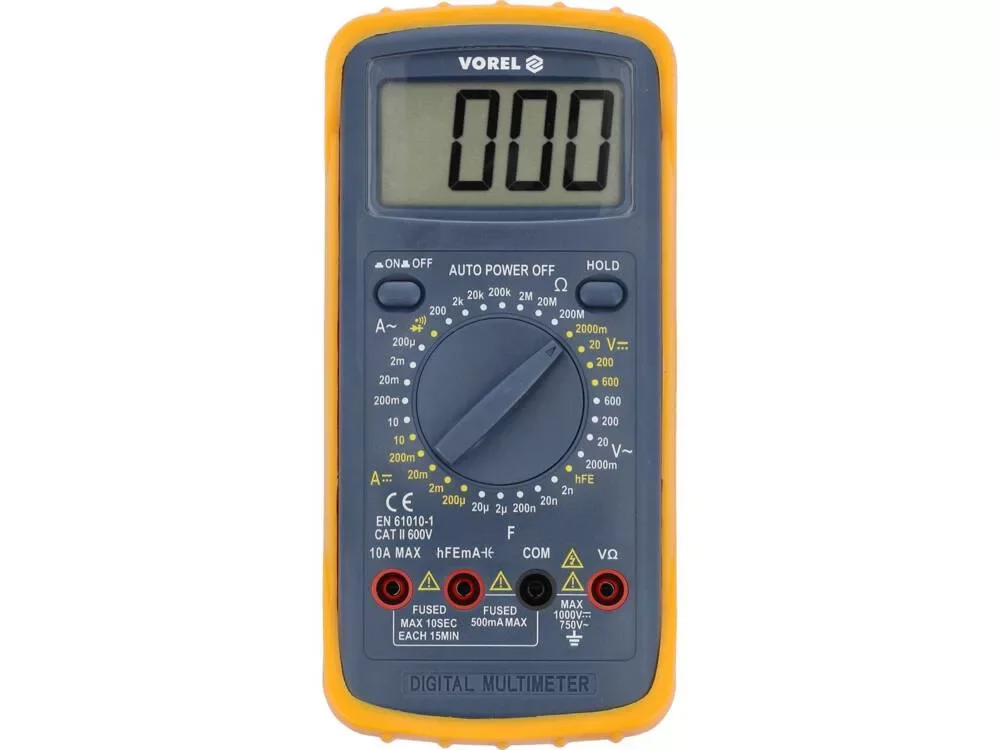

Leírás
Alapvető mérések:
Váltakozó áramú feszültség mérése: V: VÁLTAKOZÓ ÁRAM 0-600 V
Egyenfeszültség mérése: 0-600 V
Váltakozó áram mérése: 0-10 A
Egyenáramú mérés: 0-10 A
Ellenállásmérés: 0-200 MΩ
Diódateszt: IF 1 mA, UR 2,8 V
Áramkör folytonossági teszt: 0-30 Ω
További mérések:
0-20 μF
hFe tranzisztor teszt: 0-1000, integrált mérőaljzat
Mérési pontosságok:
Példa a pontosság meghatározására váltakozó feszültségmérés esetén. Számítás a mérési eredményhez: 235 V
A 81783-as mérőműszer mérési pontossága ebben a tartományban a következő: ±(1,2% + 5), felbontás 1 V
A mérési hiba képletének kiszámítása: (mérési eredmény x 1,2%) + 5 x felbontás számítás: (235 x 1,2%) + 5 x 1 = 2,82 + 5 = 7,82 V
A 235 V jelzésére vonatkozó mérési hibát is tartalmazó eredmény = 235 ± 7,82 V*.
Az egyenfeszültség mérési hibát is tartalmazó eredmény az egyenfeszültség-mérés jelzésére: 12 V = 12 ± 0,08
eredmény a mérési hibával együtt a váltakozó áramú mérés jelzésére: 8A = 8 ± 0,26 A*
Az adott méréshez tartozó felbontást és pontosságot tartalmazó táblázat a kezelési útmutatóban található.
LCD kijelző, maximálisan megjelenített eredmény: 1999
Akusztikus jel a folytonossági vizsgálatban 30 Ω alatti ellenállás esetén
Automatikus átkapcsolás a diódavizsgálatról a folytonossági Vizsgálatra 30 Ω alatti áramköri ellenállások esetén (a mérőműszert Nem lehet csak diódavizsgálatra beállítani).
Mellékelt mérőszondák
Túlterhelés elleni védelemmel ellátott konstrukció
ABS ház + úgynevezett tok, azaz a mérőműszert a mechanikai Sérülésektől védő gumiburkolat
A mérő automatikus kikapcsolása
Alacsony töltöttségi szint jelzése
Tápellátás: 9 V-os elem (6F22)
